[Baltimore]

Hallo
Da mir leider das Display von meinem Notebook geschrotet ist hatte ich die Idee es einfach als Desktop-PC der in der Tastatur integriert ist zu benutzen.
Also, alles oberhalb der Displayscharniere ab.
Nur wußte ich nicht, dass die WLAN Antennen genau dort saßen

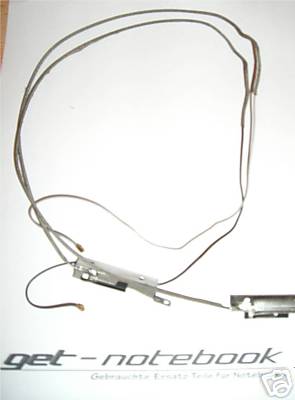

So wirds wohl etwa ausgesehen haben


Ich habe ein WLAN N Modul. Reicht es wenn ich an die beiden Kabel, die noch am WLAN-Modul hängen, einfach eine kleine Metallplatte löte? Schließlich sieht es auf dem Bild auch nicht wirklich anders aus Und was für ein Metall dann am besten?

Die beiden Kabel hatten es anfangs auch noch getan... so fast einigermaßen zumindest Mittlerweile funkt das aber nicht mehr.

[_starstuck_]

Die Kabel werden ja mit so mini Pins am W-Lan Modul befestigt. Was willst du großartig löten? Angesteckt wieder und die habel wie ne Antenne vom Radio benutzen bzw. am monitor befestigen.

[Baltimore]

ja...Nur ist das display schon lange weg. Die kabel lose rumliegen reicht leider nicht aus. Da ist die empfangsquali zu schwach.

[Dr.Anton]

Die Kabel dürften Abgeschirmt sein. Deshalb ist vermutlich der Empfang nicht besonders.

Am Ende mal ein normales Stück Kupferdraht anlöten. Nur am Mitteldraht. Abschirmung frei Enden lassen. Damit das aber optimal wird, muß die Länge des Kupferdrahtes in einem bestimmten Verhältnis zur Frequenz stehen. Einfach mal langen Draht nehmen und Stückweise kürzen bis der Empfang halbwegs optimal ist.

[Backo]

Wellenlänge um die 2,4GHZ. Also Lambda berechnen. Lambda gibt den zurückgelegten Weg einer Schwingung an>Wellenlänge

Lambda = c / F, also 300000/2400MHZ=125mm also ziemlich genau 12,5 cm

So nen Langen draht brauchste, das ist wichtig. Damit sollteste einigermaßen gute Werte reichen.
Falls noch Fragen bestehn im Bereich Antennenbau, frag einfach
Wichtig ist dazwischen nen 50ohm Kabel.

MfG
